盾构隧道穿上“智能铠甲” 中建八局自动预警台车攻克叠落段施工难题

　　日前，随着济南城市轨道交通7号线4-2工区华能路站至花园路站区间软土地层叠落段重大风险源安全贯通，一项精准破解叠落隧道施工痛点的“黑科技”—盾构同步保护性施工管片自动预警台车，圆满完成工程实战验证。

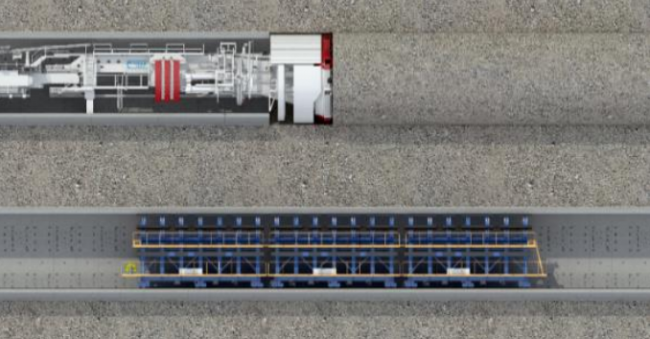

　　图1叠落段智能台车示意图

　　该装备由中建八局轨道交通建设有限公司自主研发，实现了“监测-预警-支撑-行走”全链条智能化闭环管控，让上层掘进、下层既有隧道“零扰动”式安全防护从理想走向现实。

　　在城市核心区，两条隧道以上下叠落形式布设于同一区间，最小净距仅2.5米。上层盾构掘进时，整机近500吨的集中荷载直接传递至下方已拼装隧道，极易引发土体扰动及隧道椭圆度形变;传统做法依赖人工监测和钢支撑支护，难以实现及时、精准的变形控制。为此，中建八局轨道公司依托济南地铁7号线4-2工区华能路站～花园路站区间叠落工程，对液压智能支撑台车进行升级，使其具备“感知—判断—动作”的全链自动预警能力，从而在地层承载力较低条件下，为叠落段盾构施工提供了全新的工艺范本。

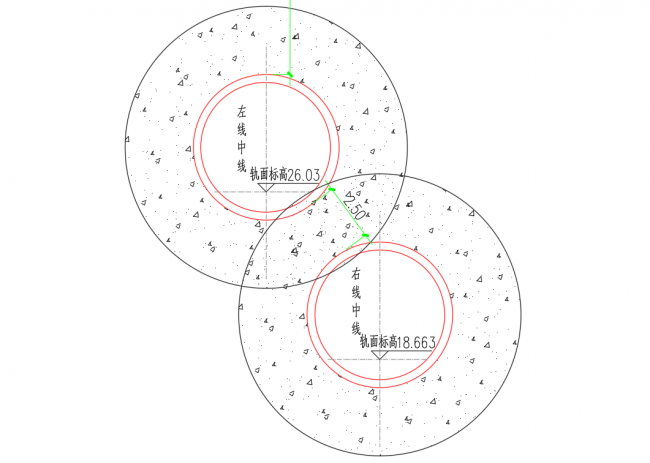

　　图2区间左右线叠落段

　　“相当于为隧道管片植入了一套实时响应的‘神经系统’。”项目总工程师介绍道。该台车集成光纤传感、倾角、应力等多维度监测模块，单个油缸独立配置应力传感器，同时推进期间管片环向布设12个监测点，纵向构成5个监测断面，以每分钟1次的高频采集数据，位移感知精度达到0.1毫米，彻底改变了以往人工单点采样“滞后、粗放”的被动局面。

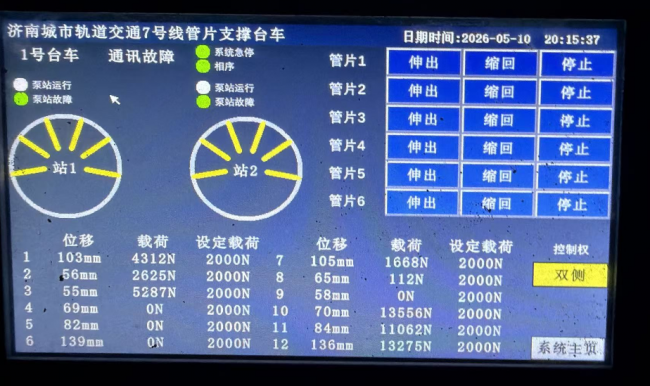

　　图3智能台车预警值设置

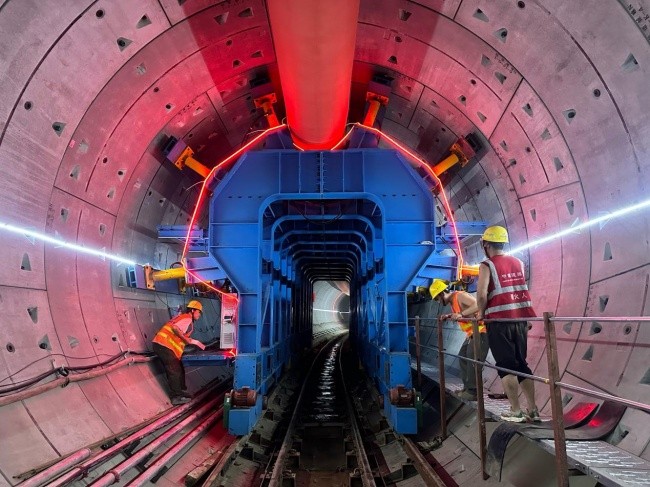

　　图4智能台车就位调试

　　更关键的是，台车内置了基于企业自研的“中建八局盾构智慧施工平台”海量盾构数据训练工况的适配智能预警算法。系统能够根据实时地层参数、叠落净距以及盾构推力、推进速度等动态调整预警阈值，在全断面全风化闪长岩地层、最小叠落净距2.5米的严苛工况下，预警准确率高达98.7%。一旦变形超限，红、黄、蓝三级警报立刻通过声光报警和云端推送同步发出，而支撑模块可依据位移数据自动调节液压支撑力，通过反向抑制变形，瞬间完成从“发现风险”到“主动防护”的闭环动作，避免了传统支撑力不均或响应延迟的问题。

　　台车自身也充满巧思。整机采用模块化设计，拆解为监测、控制、支撑三大单元，通过管片吊装口下井组装，单组安装不到2小时，且支持最小320米曲率半径转弯。四节台车之间铰接连接，具备自动驻车和无人值守前进功能，可随盾构掘进动态跟随支护，无需反复拆装，彻底消除了结构二次扰动。同时，高兼容性设计使其在后续联络通道施工中可直接用于管片支撑，设备复用率大幅提升，降低采购和维护成本30%以上。

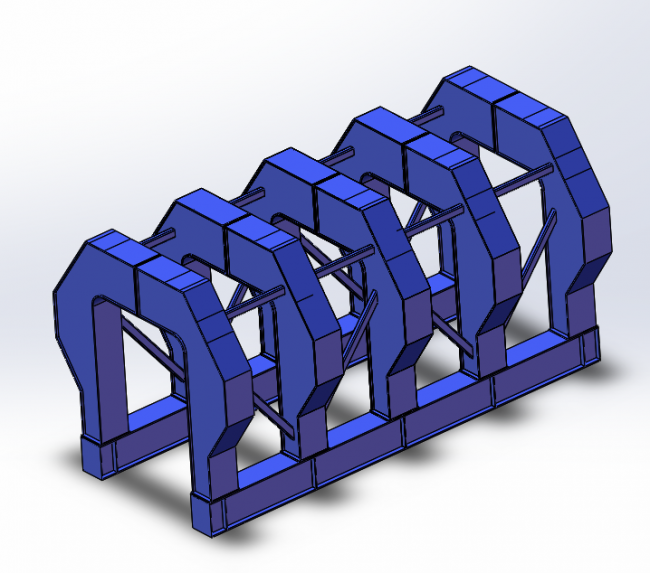

　　图5台车主体门架整体示意图

　　在济南地铁7号线4-2工区华花区间自身叠落段，自动预警台车投入后，液压支撑结合橡胶板软支撑精准控制管片受力，远程操控、压力实时监测与电缆自动收放让作业更加安全高效。截至目前，该区间左线叠落段已顺利穿越，成型隧道线形平顺，无折线、错台、偏位，管片上浮和渗漏水得到有效抑制。

　　盾构同步保护性施工管片自动预警台车施工工法，突破了传统监测与防护相分离的模式，将机械化、自动化与信息化深度融合，对提升小净距、叠落隧道施工安全质量具有显著的工程实用价值，也为地下空间集约化开发提供了可靠的技术样板。

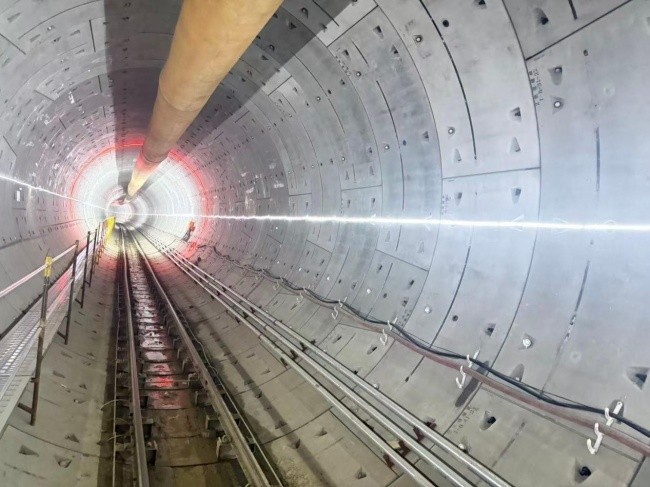

　　图6成型区间隧道
